概述

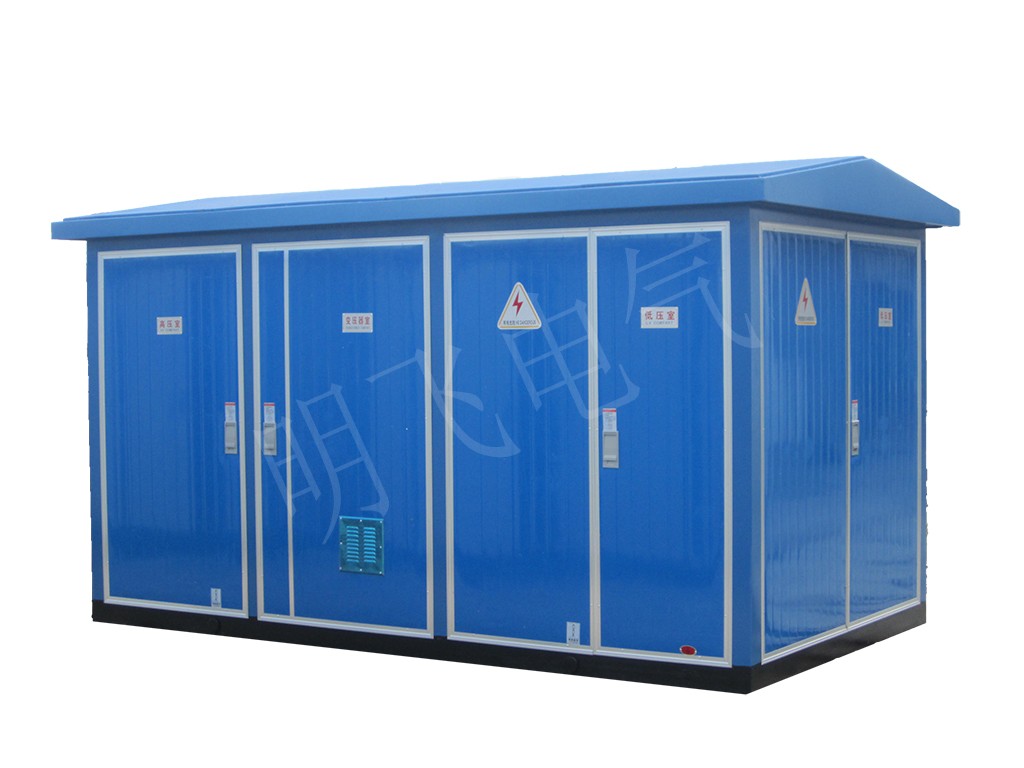

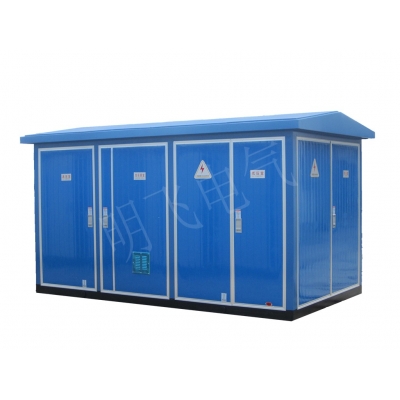

YBW系列预装式变电站，是将高压电器设备、变压器、低压电器设备等组织成紧凑型成套配电装置，用于城市高层建筑、城乡建筑、豪华别墅、广场公司、居民小区、等场所，作配电系统中接受和分配电能之用。
YBW系列预装式变电站，具有成套性强、体积小、结构紧凑、云行安全可靠、维护方便、以及可移动等特点、与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10-1/5，大大减少了设计工作量及施工量，减少建设费用。在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。
本产品符合GB/T17467《高压/低压预装式变电站》的标准和SD320《箱式变电站技术条件》。
使用条件
l 海拔高度：1000m及以下；
l 环境温度：-25℃+40℃，24h周期内平均温度不超过+35℃；
l 风速：不超过35m/S；
l 空气相对湿度：不超过90%（+25℃）
l 地震水平加速度：大于0.4m/s2，垂直加速度不大于0.2/m/s2
l 合用地点，不应有导电尘埃及对金属、绝缘物有害的腐蚀性、易燃、易爆的危险物品。
l 安装地点无剧烈震动，垂直斜度不大于3度。
l 注：特殊使用条件，订货时与我公司协商解决
结构特点
本产品由高压配电装置、变压器及低压配电装置联接而成，分成三个功能隔室，即高压室、变压室和低压室，高、低压室功能齐全。高压侧一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可坟设高压计量元件，满足高压计量的要求。变压器室可选择S9、SC及其它低损耗油浸式变压器和干式变压器；变压器室设有自动起强迫风冷系统，电能计量和电量测量等多种功能，满足用于的不通要求，并方便用户的供电管理和提高供电质量。
高、低压室布置合理紧凑，操作维修方便，高压开关设备具有防误操作联锁功能。变压器根据用户要求，可从轨道上方便的进出于变压器室大门，且变压器室大门上装有迷宫式通风装置。与各功能室内形成对流作用，以便通风散热。底座为型钢结构，有足够的强度和钢性。
采用自热通风和强迫通风两种方式，使通风冷却性能良好。变压器室有温控仪，能自动控制变压器温度，保证变压器满负荷运行。
根据不同的使用环境和使用条件，可选用不通的结构形式和材料，满足不通的使用要求和保证变电站的正常运行。变电站外壳可用非金属建筑材料、普通钢板、不锈钢钢板、铝合金板、等材料制作，经部分或全部表面的处理后，具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长，外形美观。其基本结构形式大致可分为：
l 用非金属建筑材料或其它材料的景式箱变；
l 用普通钢板的一般型箱变；
l 用不锈钢板或铝合金板的高防腐型箱变；
l 用彩钢复合板的保湿隔热型箱变；
l 其它结构形式箱变。
进出线方式一般为电缆进出线，如有特殊要求，可用其他进出线方式。
